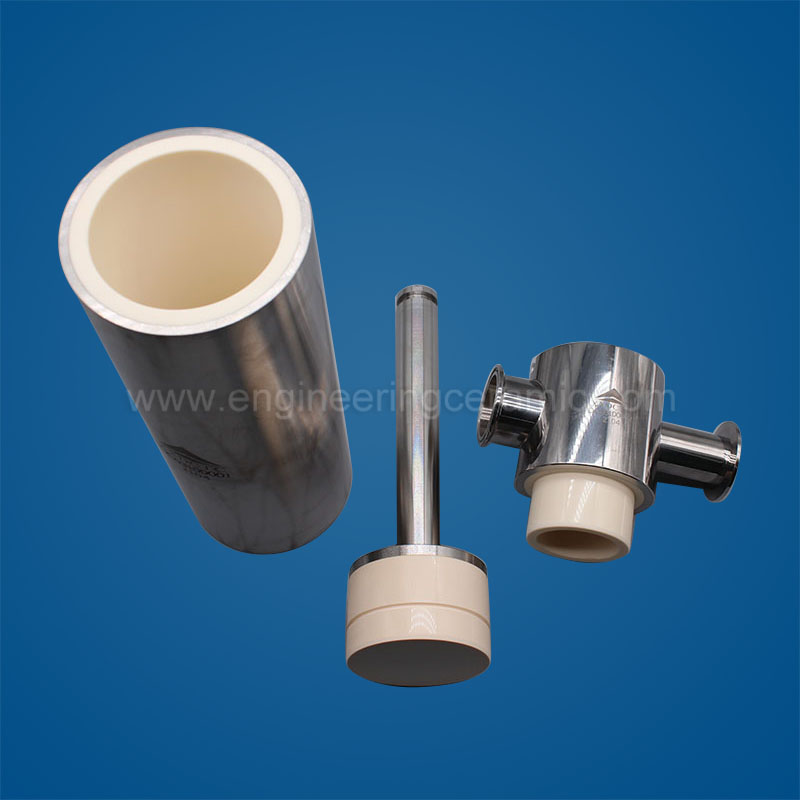

산업용 펌프 작동에서 라이너는 마모와 부식을 직접적으로 견디는 핵심 마모 부품 역할을 합니다. 성능에 따라 장비의 신뢰성과 총 운영 비용이 결정됩니다. 최근에는 재료과학의 발전에 힘입어 세라믹 펌프 라이너우수한 내마모성과 화학적 불활성으로 인해 석유 시추, 화학 처리, 연도 가스 탈황(FGD) 및 신에너지 제조와 같은 산업에서 기존 금속 라이너보다 선호되는 업그레이드가 되었습니다.
현장 데이터 및 산업 표준을 기반으로 하는 이 기사에서는 세라믹 펌프 라이너 선택, 재료 비교, 설치 주의 사항 및 유지 관리 모범 사례에 대한 심층 분석을 제공합니다.
기존 바이메탈 라이너와 비교하여 세라믹 라이너는 경도와 화학적 불활성이라는 두 가지 주요 측면에서 경쟁 우위를 제공합니다.
연장된 서비스 수명: 고압 슬러리, 드릴링 머드 및 연마성 고체(예: 석영 모래, 철제 파일링, 암석 절단)와 관련된 심각한 서비스 조건에서 금속 라이너는 연마 마모로 인해 빠르게 파손되는 경우가 많습니다. 세라믹 라이너는 일반적으로 바이메탈 대체품보다 5~10배 더 긴 4,000~10,000시간의 연속 서비스를 제공합니다. 이를 통해 시추 또는 생산 현장의 유지 관리 빈도와 노동 강도가 크게 줄어듭니다.
결합 부품 보호: 세라믹 라이너의 내부 표면은 매우 높은 마감 처리를 달성할 수 있습니다(표면 거칠기는 Ra 0.1~0.3μm만큼 낮음). 이러한 미세한 매끄러움은 라이너와 피스톤 또는 플런저 사이의 마찰을 최소화하여 에너지 소비를 줄이면서 값비싼 피스톤 씰의 서비스 수명을 크게 연장합니다.
모든 도자기가 똑같은 것은 아닙니다. 최적의 선택은 특정 매체 및 작동 조건에 따라 다릅니다. 다음은 가장 일반적인 세 가지 세라믹 재료를 나란히 비교한 것입니다.
| 재료 유형 | 알루미나(Al₂O₃) | ZTA(지르코니아 강화 알루미나) | 지르코니아(ZrO₂) |
|---|---|---|---|
| 주요강점 | 매우 높은 경도(HV 13 GPa); 산과 알칼리에 대한 탁월한 내성. | 균형 잡힌 성능: 향상된 인성과 결합된 우수한 경도; 비용 효율적입니다. | 탁월한 파괴 인성(9 MPa·m²/²) 및 굴곡 강도(800 MPa). |
| 일반적인 응용 분야 | 리튬 배터리 전해질 및 식품 첨가물과 같은 부식성이 높고 영향이 적은 화학 매체. | 유전 시추, 셰일 가스 파쇄 및 모래 함량이 높은 고압 진흙 응용 분야. | 고압, 높은 충격 및 큰 고체 입자가 포함된 극한 조건(예: 심정 드릴링 및 슬러리 운송). |
| 선택 조언 | 화학적 부식이 지배적이고 고체가 상대적으로 부드러운 경우를 선택하십시오. | 현재 유전에서 가장 인기 있는 업그레이드로 기존의 크롬강 라이너를 대체합니다. | (마모가 아닌) 균열로 인해 라이너가 자주 파손되는 경우를 선택하십시오. |
세라믹 소재는 극도의 경도를 제공하지만 본질적으로 부서지기 쉽습니다(내충격성이 낮음). 현장 고장 통계에 따르면 세라믹 라이너 고장의 80% 이상이 작동 중이 아니라 설치 중에 발생하는 것으로 나타났습니다. 조기 실패를 방지하려면 다음 절차를 엄격히 따르십시오.
직접적인 망치 타격 금지: 라이너를 하우징 안팎으로 밀어 넣을 때 강철 망치로 세라믹 본체나 금속 쉘을 직접 타격하지 마십시오. 충격 보조가 필요한 경우 항상 구리 막대, 견목 블록 또는 전용 완충 패드를 사용하여 힘을 고르게 분산시키세요. 직접적인 충격은 육안으로 볼 수 없는 미세 균열을 생성할 수 있으며, 이는 펌프에 부하가 걸리면 확산되어 치명적인 고장을 일으킬 수 있습니다.
조립 간격 확인: 피스톤을 설치하기 전에 피스톤 본체의 최대 외경과 세라믹 라이너의 내경이 최소 조립 간격 0.20mm를 유지하는지 확인하세요. 금속 피스톤의 간격이 충분하지 않거나 버가 있으면 왕복 운동 중에 "점 접촉" 응력이 발생하여 라이너 내벽에 흠집이 생기거나 균열이 생길 수 있습니다.
겨울철 동결 방지: 저온 환경에서 가동을 중단하는 동안 펌프 챔버와 라이너에서 모든 액체(예: 진흙 또는 물)를 완전히 배출하십시오. 갇힌 액체가 얼고 팽창하면 그에 따른 방사상 압력으로 인해 세라믹 인서트가 쉽게 파손될 수 있습니다.
라이너가 마모 한계에 도달하여 교체해야 하는 경우 제거 방법은 펌핑된 매체의 특성에 따라 다릅니다.
경량 또는 청정 매체의 경우: 매체가 고형물 함량이 거의 없는 깨끗한 액체인 경우 일반적으로 라이너를 하우징에서 쉽게 분리할 수 있습니다. 라이너 양쪽 끝에 있는 슬롯이나 포트에 프라이 바를 대칭으로 삽입하고 부드럽게 풀어냅니다.
고강도 또는 고점도 매체의 경우: 매체에 고형분 함량이 높거나 점성이 높은 경우 라이너가 하우징에 달라붙을 수 있습니다. 이 경우 황동 드리프트 펀치나 견목 다월을 사용하여 라이너의 바깥 둘레를 균일하게 가볍게 두드려 점차적으로 하우징 밖으로 밀어냅니다. 한쪽에만 집중된 힘을 가하지 마세요. 라이너가 기울어지고 더 잠길 수 있습니다.
특정 애플리케이션의 경우 규정 준수 및 신뢰성을 보장하려면 다음 기술 표준을 참조하십시오.
연도 가스 탈황(FGD) 응용 분야: 중국 표준 T/CGMA 011001-2017(연도 가스 탈황을 위한 세라믹 라이닝 펌프)을 참조하세요. 이 규정은 임펠러 및 마모 플레이트의 설계 서비스 수명이 5년 이상인 금속 하우징 + 습식 부품용 알루미나 세라믹 라이닝의 복합 구조를 요구합니다.
슬러리 운송: 매체에 있는 고체의 최대 입자 크기가 펌프의 최소 흐름 단면 치수의 80%를 초과하지 않는지 확인하세요. 이는 막힘을 방지하고 세라믹 라이닝의 충격 마모를 완화합니다.
다음으로 업그레이드세라믹 펌프 라이너근본적으로 경도로 마모를 방지하고 화학적 불활성으로 부식을 방지하는 전략입니다. 초기 조달 비용은 금속 라이너보다 높지만, 상당히 긴 서비스 수명과 짝을 이루는 피스톤 구성 요소에 제공되는 보호 세라믹 라이너를 고려할 때 총 소유 비용(TCO)은 압도적으로 유리합니다.
성공의 열쇠는 엄격한 설치 관행과 충격 하중의 엄격한 방지에 있습니다. 적절하게 취급하면 세라믹 라이너는 가장 까다로운 산업 환경에서도 내구성, 신뢰성 및 비용 효율적인 성능을 제공합니다.
